装修无线智能家居前需要了解的16点,通用型 全预留布线方案!

日期:2020-08-22点击数:185赞数:0

ANDY 南京物联网智慧家居智能家居


随着家装高峰季的到来,接到很多准备装修的小伙伴咨询,家里想安装一些智能家居产品,但是对智能家居产品基本没怎么接触过,即使有智能家居的需求,也不知道如何安装,网络上各种凌乱的产品,看得更是一头雾水,无法为自己打造一套理想的全宅智能化住宅。

那么今天我们就整理一套通用型WULIAN无线智能家居布线攻略,只要是无线系统的,按照这么布线就完事了。(如果文字过多请记住加粗关键词即可)

01

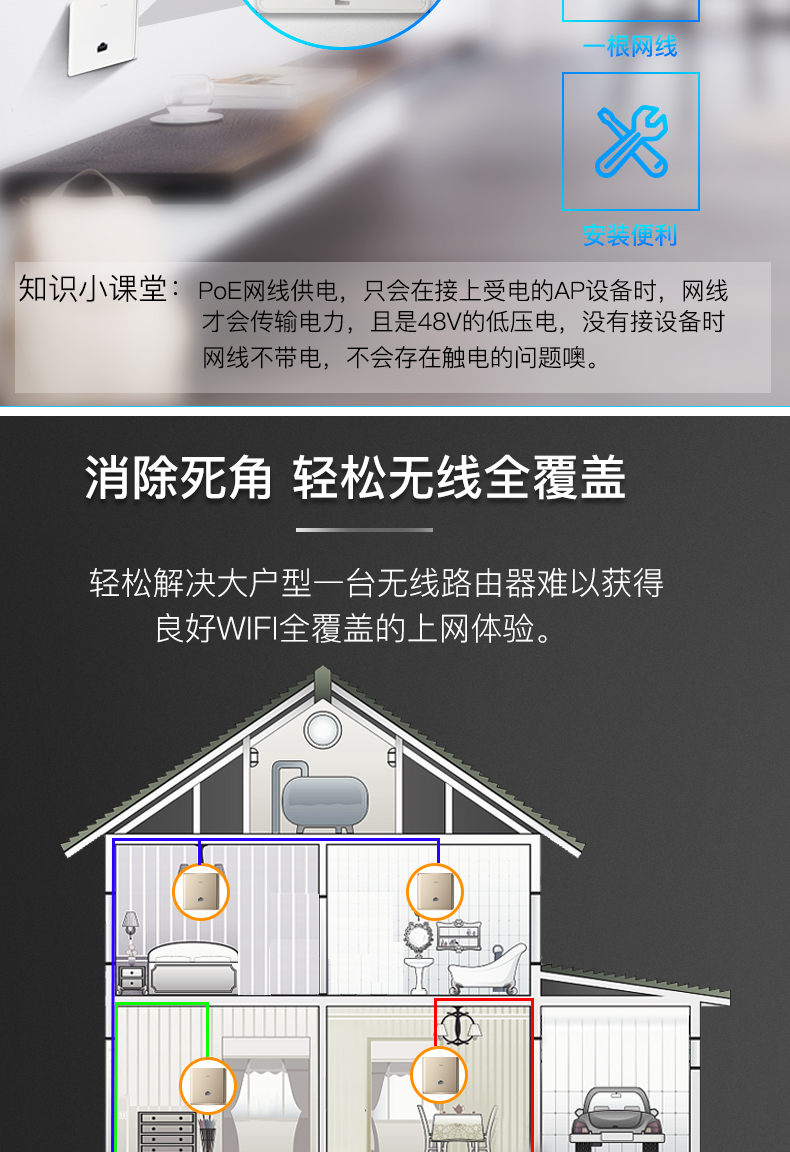

全屋无死角WiFi信号覆盖
智能家居使用体验上的好坏,WiFi信号可以说是 重要的一环,没有好的WiFi全屋覆盖,设备掉线、摄像头连接不上等等各种“问题”会层出不穷很多人因此而得出了“智能家居体验很差”的结论,试想下家中手机、平板电脑、笔记本、智能电视等都需要WiFi,再加上智能家居系统产品,且它们基本为24小时工作,一个强大且稳定的WiFi覆盖就显得十分重要了。因此,在新房装修的时候,家庭网络布线要列为重中之重,予以足够重视。个人强烈 采用AC+AP的全屋千兆双频(2.4G、5G)WiFi覆盖方案,从弱电箱预埋好超6类非屏蔽网线( 可支持到接近万兆)到各个房间,光纤宽带从光猫接入AC,通过网线连接各个房间的AP,实现全屋WiFi千兆覆盖。



02
WULIAN无线智能家居网关主机


普通智能家居通常会有一个主机(如果大户型或别墅需要做无线网络覆盖,可参考:别墅选择装无线智能家居靠谱吗?),那么主机一般处于家庭的中间位置(如客厅),且周边无特厚墙体阻挡信号为 ,支持本地局域网控制,断网也能本地控制,我们需在这个位置预留好网线与电源插座即可。


03
智能开关灯控系统
无线智能家居中实现灯光智能化控制 简单的方式,就是将传统的墙面开关换成智能开关,连接组网实现家中的灯光智能化控制。



WULIAN智能家居照明系统主要分单火线和零火线两种布线方式,前装建议大家在装修之前在开关底盒里预留零线,这样整体稳定性能会好很多,不会因为功率出现灯光闪烁问题。如果已错过布线时机,底盒中没有预留公共零线,那也没关系,选择物联单火线智能开关自适应布线,安装便捷,但是要做好整体网络布局,保障信号稳定(必要时可使用加电容的方式解决灯光闪的问题)

除了开关底盒预留零线外,尽量选择非金属的底盒,金属底盒可能会对信号有屏蔽,尽量不要选用深度过浅的底盒,6厘米及以上深度的底盒 。


△无线场景遥控器演示效果
无线智能家居中灯光双控根据选择产品来定,可通过无线开关(一般电池供电)实现双控效果,不需要再布双控线,如果条件允许的话,双控位置同样留零火线,使用智能开关接线实现绑定双控或场景功能。


△床头无线双控开关可实现单个或场景控制


04
智能家居电动窗帘
躺在沙发或床上,即可通过语音或遥控控制窗帘,也可以设置定时模式,通过APP自定义多种智慧化场景模式。
要想感受智能窗帘的神奇,装修时先注意以下几点:如果想要弄电动窗帘(家居一般是一层布帘一层纱帘的,装两个电机,一个电机控制一层)可在窗帘盒任意一侧预留220V电源线,有窗帘盒(吊顶)注意单层帘窗帘盒宽度 小15cm,双层 小25cm,窗帘盒顶部使用木板加固,防止噪音。


对于精装房没有电源,又不能重新布线的小伙伴是不是很绝望呢?别着急,如果实在没有条件拉电源,可以选择锂电池电动窗帘,直接安装,按时充电即可。效果一样样的,目前电池充电一次,一般能用6个月左右。
同理,还可以安装电动窗户,根据室内外空气质量实现自动开关窗,如需安装电动窗户,可以先在窗户上预留电源。针对要求比较高的可以选择物联新款一体化电动窗帘,安装更便捷,操控更省心;
05
Wulian可视智能指纹密码门锁
作为入户的 道也是 重要的一道安防系统,智能门锁安装十分便捷,可通过指纹、密码、磁卡、刷脸、指静脉、钥匙等多种开锁方式,接入智能家居还可远程视频并开锁。
△WULIAN可视网络锁为例
智能门锁安装相对来说比较专业一些,为了减少售后问题,尽量让厂家安排专业师傅安装,提前核对好锁体类型、门锁导向板尺寸,让卖家配好配件。(如果动手能力强的可以自己按照安装视频安装)。
06
智能背景音乐系统
Wulian背景音乐包括智能背景音乐主机和吸顶喇叭,喇叭可以选配多个,每个房间均可设置。在任何一个房间内,包括客厅、厨房、卧室、卫生间均可布上背景音乐线,通过一个或多个音源,让每个房间都能听到美妙额音乐。



背景音乐主机需预留220V电源到底盒,底盒尺寸根据选择的背景音乐大小开孔;背景音乐喇叭,根据每个喇叭位置拉对应的一根线到背景音乐主机,预留出1m左右长度出来即可。喇叭数量可根据需求选择,一般客厅4个、餐厅厨房2个、卧室2个、卫生间1个,具体根据实际需求搭配。

需要视频输出的用户,还需要布放HDMI线(即高清晰多媒体接口线),来连接主机和视频播放设备。客厅区域如果需要在观看电视时声音投到背景音乐喇叭上,需要一根屏蔽线,以便后期可以自由转换,灵活调节(目前基本上通过配置蓝牙连接即可实现)
07
智慧床底睡眠灯带

给予您的不只是灯光,更是精致的生活方式,在黑暗环境下,环境光自动监测,2个智能传感器和2组Led灯带,灯带可实现对床两侧的照明,您在任意一边下床,该侧的床灯感应到您的行动会自动点亮,无需手动开关。

床头任意一侧离地30cm左右预留五孔插座一个,可尽量把插座隐藏起来。


环境光自动监测,智能感应您的行动,1600 -1800K 色温柔和不刺眼,在提供基本照明的同时不会打扰他人的休息,安全舒适,可广泛应用多领域,根据自身需求设置预留电源。

08
Wulian智能监控摄像头
室内安装监控主要区域在客厅范围,根据户型情况,选择一个 角度,顶部预留220V电源,可提前把摄像头适配器安装在吊顶内(线头一定要接牢固),做好隐藏式安装,摄像头位置尽量不要逆光。


△可云台旋转摄像头

别墅系统的户外监控布线采用POE供电方式,对应摄像头点位拉网线到弱电箱内即可。
09
Wulian智能安防探测系统

智能安防是智能家居 重要的一项,能对家庭进行全方面的安全防护,在险情发生前,及时阻止,将损失降到 。


△大部分传感器无线电池供电(直接安装)

装修时在入户处、厨房、卫生间安装安全感应和报警器外(人体红外、水浸报警器、烟雾感应器、燃气探测器......),还可在家里安装智能摄像头,可在儿童房、老人房和正对大门处安装(参考上一条)


△强安防类设备需要长期供电


对于厨房的可燃气探测、烟雾探测、电动机械阀门等设备需要强电供电,可在吊顶上预留220V电源,在橱柜下方留一些插座位置,以便后面安装净水或电动机械手使用。

10
Wulian智能消毒晾衣架

生活阳台如果考虑安装智能晾衣架,一定记得在阳台吊顶上留220V电源线,用于接电动晾衣架使用。


11
智能坐便器

智能马桶越来越普及,安装需要根据自身需求预留五孔插座,要求防水、防溅、带地线,预留5cm直径的通风管道用于马桶排臭气。

12
Wulian智能新风控制系统

现在空气污染越来越严重,室内空气环境也不容忽视,越来越多的人选择安装新风系统,净化家中环境。新风系统是将室外的空气净化后输入到室内,比普通的空气净化器效果更好。



壁挂新风安装时需要在墙壁凿洞,安装位置可以自己决定,不影响美观就好,安装位置旁需预留电源。
13
Wulian智能空调控制

空调分中央空调、立式空调及挂式空调等多种类型,如果需要接入智能化整体控制,根据各家方案有所差异,若是中央空调,可通过更换中央空调面板,进行连接网关控制,或者通过空调协议器控制。

红外控制的立式或挂式的,可通过无线红外遥控即可实现智能化控制,无需特殊布线。


△智能化后可编辑到智能场景中控制

14
Wulian智能楼梯感应灯带

相信大家或多或少的会在网络或朋友圈看到一些所谓的网红楼梯感应灯,可实现人上楼梯自动感应一阶一阶亮起、流光灯带、整体亮起、变色亮起,更炫酷的还可以跟随音乐的频率自动幻彩,那么我们来看下这样的楼梯感应灯如何布线?(前提是你家里的房子得有楼梯


△楼梯感应灯演示效果

15
Wulian智能镜前灯或魔镜
浴室镜子背面 预留220V电源,如果需要添加使用感应镜前灯,或智能魔镜产品时,可 拓展。
16
Wulian无线智能产品

对于室内的无线智能产品也需要合理配置,以免影响整体家装风格,大部分均采用5号干电池、CR2电池或者纽扣电池供电,及时关注用电情况,更换电池即可。


△无线遥控按钮

以上为常用无线智能家居产品在家居装修时提前了解的一些细节注意事项,各位小伙伴可收藏起来啦。
在装修前相关工作落实到位,那智能产品就可以随意添置了,即使目前不考虑安装智能家居,也可以在装修时布好基础,后期要装的时候改造就容易了。
已经装修好的房子想要安装智能家居也不用担心,智能家居以Zigbee无线技术为主导的无线智能家居技术已经很成熟,能够在不用布线的情况下,让传统家居升级为智能家居。
如果你有更多其他需求,欢迎留言告诉我们!

WULIAN智能家居产品安装走线说明

序号

系统

产品名称

安装走线说明

1

智能网关中控系统

智能网关服务器

预留插座和网口

Zigbee无线中继器

预留插座

迷你网关

预留插座

2

照明开关系统

机械开关控制器

国标86底盒安装,在原有施工基础上(火线+控制线)加装一根零线即可, 多三路灯控

智尚金属开关面板

国标86底盒安装,在原有零火线施工

基础上控制,或单火线控制

智悦系列联体开关

定制底盒安装,灯控线路,及暖通线路均直接进入底盒内,另加装一根零线

3

智能插座系统

智能插座

国标86底盒安装,预留零火地线

4

情景面板系统

智能四路、六路情景面板

国标86无需底盒,仅表面安装,纽扣电池

5

窗户窗帘系统

智能窗帘电机

窗帘旁预留零火地线,或预留标准五孔插座

智能推拉开窗器

窗户旁预留零火地线,或预留标准五孔插座

智能平移开窗器

窗户旁预留零火地线,或预留标准五孔插座

电机控制面板

国标86底盒安装,预留零火线和相应电机控制线

6

环境监测系统

智能环境盒子

预留插座

风雨传感器

窗户旁预留插座

7

家电控制系统

红外家电控制器

电池供电,无需布线

风机盘管中央空调温控器

对应接线:零火、高中低、阀门线

变频多联机中央空调网关

预留插座,以及两芯控制信号线(2芯 0.75mm²以上的屏蔽信号线)

新风控制器

对应接线:零火、高中低

水/电地暖温控器

对应接线:零火、加热丝、传感器探头

8

居家安全系统

漏水监测器

电池供电,无需布线

煤气泄漏监测器

预留插座

紧急按钮

电池供电,无需布线

跌倒报警器

电池供电,无需布线

9

安全防盗系统

红外幕帘探测器

电池供电,无需布线

红外人体探测器

电池供电,无需布线

智能门窗磁

电池供电,无需布线

声光报警器

预留插座

AI云台摄像机

预留插座和网线

高清枪式摄像机

预留插座和网线



10

背景音乐系统

华尔思中央背景音乐主机

预留插座和网线、到喇叭处的音频线(200芯以上)

wulian单体式智能背景音乐套装

预留零火线和两根到喇叭的音频线(200芯以上)

11

家庭影院系统

投影控制器

投影仪旁预留插座

家庭影院扬声器

扬声器预留200芯以上音频线

家庭影院低音炮

低音炮预留屏蔽同轴线及预留插座

家庭影院功放机

预留插座与网线

家庭影院视频播放器

预留插座与网线

家庭影院投影仪

预留插座与4K HDMI线

12



预留插座

13

智能门锁

物联网门锁

电池供电,无需布线

物联网全自动门锁 电池供电,无需布线

14

智能家电

魔镜

预留标准五孔插座

15

智能语音箱

语音箱

预留插座

16

可视对讲

可视对讲室内机(单网口)

预留12V电源线和1根网线

可视对讲室内机(双网口)

预留12V电源线和2根网线

可视对讲单元门口机

预留12V电源线和网线

可视对讲别墅门口机

预留12V电源线和网线

可视对讲中心管理机

预留12V电源线和网线

17

无线覆盖

家庭智能 交换机

预留插座电源

无线面板

预留网线

18

   触摸终端
homepad

预留86底盒和网线

19

物联照明系统

筒灯

安装处预留零火线

灯带

预留插座
